Contenu de livraison :

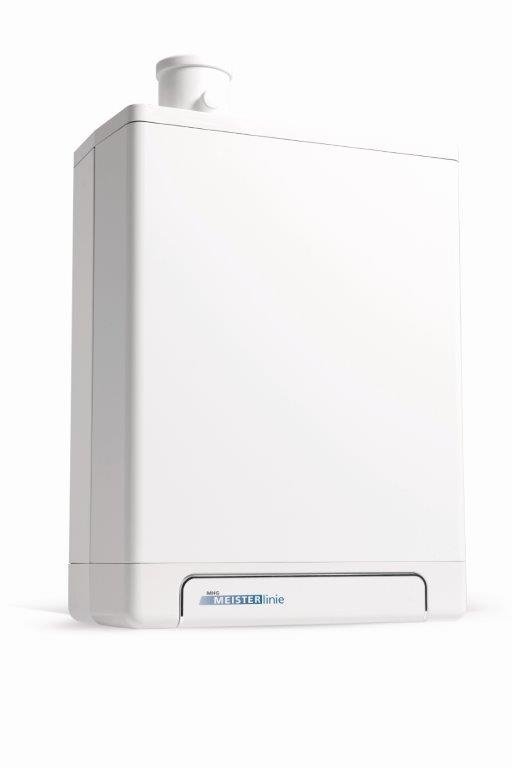

Chaudière EcoGaz 24 avec manuel d'utilisation.
La sonde extérieure doit être commandée séparément (94.19314-7204)
Corps de chauffe en fonte d'aluminium avec un serpentin en cuivre de 22mm intégré
pour éviter le contact de l'eau de chauffage avec l'aluminium.
Brûleur radiant de surface avec un tamis d'inox résistant aux hautes températures.
Circulateur de chaudière à haut rendement modulant intégré.
Purgeur manuel et manomètre de pression électronique, siphon et collecteur des
condensats en plastique. Chaudière entièrement pré-raccordée prête à l'emploi.
Habillage en tôle thermo laqué, couvercle et embase en plastique.
Sonde de départ et retour intégré dans le corps de chauffe, sonde manque d'eau.
Touche marche/arrêt, bloc gaz avec régulateur de pression, transformateur d'allumage,
vanne magnétique et contrôle de l'ionisation.
Régulateur de chaudière et boîtier de combustion électronique. Régulation des circuits
de chauffe sur la température extérieure, affichage 7 segments du mode de fonctionnement
et codes erreurs. Diagnostique des erreurs et mémorisation.
Utilisation :
A utiliser en chaufferie intérieure avec des températures de départ allant jusqu'à 90°C
selon la norme DIN 4751 Partie 3. Pilotage d'un circuit selon les températures extérieurs
(Sonde en option) avec une priorité eau chaude sanitaire, via vanne 3 voies inverseur externe
et boiler en option. Fonction hors gel, et été/hiver.
Chaudière murale peu encombrante avec la possibilité d'un raccordement des gaz des
fumées en étanche (LAS) ou avec prise d'air dans la chaufferie
(C13x, C33x, C43x, C53x, C63x, C83x, C93)
Données techniques :
Chaudière gaz à condensation selon EN 15502, Catégorie II2ELL3P.
Certificat CE : CE -0063BT3576, SVGW 15-046-04
Puissance de chauffe nominale : 23,1 kW
Puissance minimale chauffage 37/30°C : 7,7 kW
Rendement : 108,5%
Type de gaz : gaz naturel
Pression maxi. circuit de chauffe : 3 bar
Pression statique gaz : 18-25 mbar
Poids avec emballage : 33 kg
Raccordement concentrique : DN 60/100
Température des gaz de fumée maxi. : 90°C
Mesures : P/L/H : 247 / 450 / 650 mm
