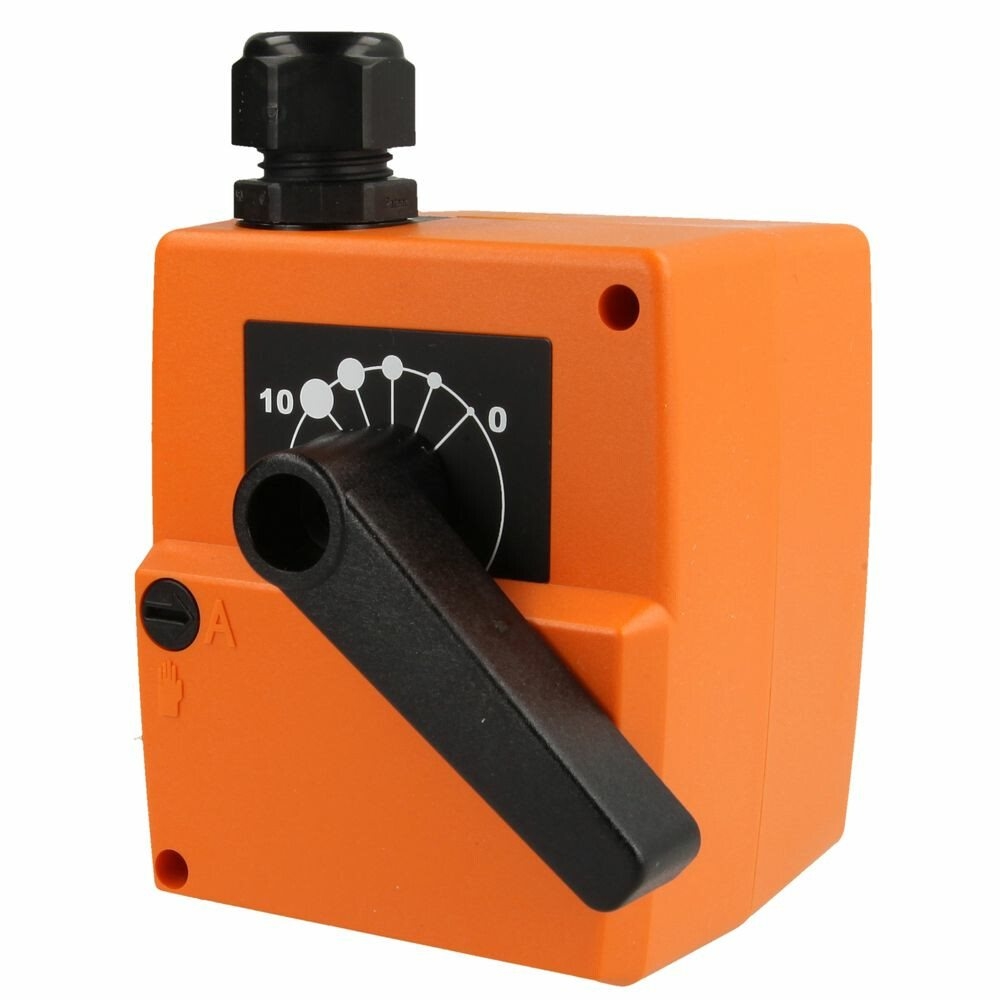

Drehantrieb in Verbindung mit einem
Montagesatz für die Motorisierung der
gängigsten Mischer in HLK-Systemen
Ansteuerung 3-Punkt
Laufzeit Motor 140 s
Mit Montagesatz MS-NRE

Elektrische Daten Nennspannung AC 230 V
Nennspannung Frequenz 50/60 Hz
Funktionsbereich AC 198...264 V
Leistungsverbrauch Betrieb 3.5 W
Leistungsverbrauch Dimensionierung 3.5 VA
Anschluss Speisung / Steuerung Klemmen 4 mm² (Kabel Ø 6...8 mm, dreiadrig)
Parallelbetrieb Nein
Funktionsdaten Nenndrehmoment 10 Nm
Positionsgenauigkeit ±5%
Drehsinn Motor rechtsdrehend
Handverstellung temporäre und permanente Getriebeausrastung
mit Drehknopf am Gehäuse
Drehwinkel 90°
Laufzeit Motor 140 s / 90°
Duty cycle 75% (= Aktivzeit 140 s / Betriebszeit 187 s)
Schallleistungspegel Motor 37 dB(A)
Stellungsanzeige umkehrbares Skalenschild
Sicherheit Schutzklasse IEC/EN II verstärkte Isolierung
Schutzart IEC/EN IP40
EMV CE gemäss 2014/30/EU
Niederspannungsrichtlinie CE gemäss 2014/35/EU
Wirkungsweise Typ 1
Bemessungsstossspannung Speisung /
Steuerung 4 kV
Verschmutzungsgrad der Umgebung 3
Umgebungstemperatur 0...50 °C
Lagertemperatur -30...80 °C
Umgebungsfeuchte max. 95% r.H., nicht kondensierend
Wartung wartungsfrei
Gewicht Gewicht 0.44 kg
