OVUM CUBIC ersetzt 27-jährige Sole-Wärmepumpe in Krummenau

Kompakte Wärmepumpentechnik für ein saniertes Bauernhaus auf rund 800 m ü. M.

In 9643 Krummenau wurde eine der ersten OVUM CUBIC Wärmepumpen in der Schweiz installiert. In einem gut erhaltenen und umfassend sanierten Bauernhaus ersetzt die neue CUBIC eine über 27 Jahre zuverlässig arbeitende Satag Sole-Wasser-Wärmepumpe.

Das Projekt zeigt eindrücklich, wie sich moderne Wärmepumpentechnik auch bei anspruchsvollen Sanierungssituationen integrieren lässt – insbesondere dann, wenn der vorhandene Platz im Heizraum begrenzt ist.

Von der bewährten Sole-Wärmepumpe zur neuen CUBIC

Die bisherige Wärmeerzeugung hatte ihren Dienst über 27 Jahre zuverlässig erfüllt. Nun war der Zeitpunkt für eine Erneuerung gekommen.

Bei der Sanierung war eine möglichst passende Lösung für die bestehende Gebäudesituation gefragt. Das Gebäude liegt auf rund 800 m ü. M. und wird als Wohnhaus genutzt. Die Wärmepumpe wurde auf eine Leistung von rund 10 kW begrenzt.

Zum Einsatz kommt die neue OVUM CUBIC, ein modulares Sole-Wasser-Wärmepumpensystem, das sich besonders durch seine kompakte Bauweise und die flexible Anordnung der Komponenten auszeichnet.

Damit eignet sich die CUBIC gerade für Sanierungen, bei denen nicht unbegrenzt Platz zur Verfügung steht.

Die Herausforderung: wenig Platz bei niedriger Raumhöhe

Eine besondere Herausforderung dieses Projekts war der bestehende Heizraum. Die niedrige Deckenhöhe schränkt die Möglichkeiten bei der Wahl und Einbringung einer neuen Wärmepumpe deutlich ein.

Genau hier konnte die CUBIC ihre Vorteile ausspielen.

Durch den modularen Aufbau konnten die einzelnen Komponenten platzsparend eingebracht und anschliessend im Heizraum sinnvoll angeordnet werden. Trotz der beengten Platzverhältnisse entstand eine übersichtliche und sauber aufgebaute Anlage.

Das Ergebnis: moderne Wärmepumpentechnik auf kleinem Raum – ohne Kompromisse bei der Ausführung.

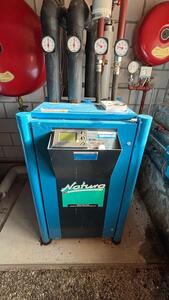

Demontage der alten Anlage

Bevor die neue Wärmepumpe installiert werden konnte, wurde zunächst die bestehende Anlage fachgerecht ausser Betrieb genommen.

Unser Werksservice saugte das Kältemittel der alten Wärmepumpe fachgerecht ab und stellte die ordnungsgemässe Entsorgung sicher. Anschliessend konnte die 27 Jahre alte Anlage demontiert und für den Abtransport vorbereitet werden.

Ein wichtiger Schritt bei einer Heizungssanierung, der bei MHG von Beginn an professionell begleitet wird.

CUBIC: kompakt, modular und flexibel

Nach der Demontage war der Weg frei für die neue Generation.

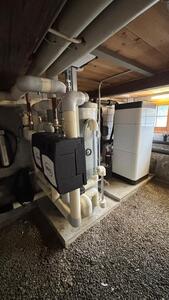

Die OVUM CUBIC wurde samt Zubehör und Speicher auf die Baustelle geliefert und in den bestehenden Heizraum eingebracht. Dank der modularen Systemarchitektur konnten die Komponenten entsprechend den örtlichen Gegebenheiten positioniert werden.

Gerade bei bestehenden Gebäuden ist diese Flexibilität ein entscheidender Vorteil. Denn Sanierungen finden selten unter idealen Bedingungen statt. Bestehende Räume, Türen, Treppen, geringe Raumhöhen und vorhandene Installationen müssen berücksichtigt werden.

Die CUBIC wurde genau für solche Anforderungen konzipiert.

Nur 150 g natürliches Kältemittel pro Modul

Ein weiterer besonderer Vorteil der OVUM CUBIC liegt in ihrem modularen Kältemittelkonzept.

Jedes einzelne CUBIC-Modul enthält lediglich 150 g natürliches Kältemittel. Dadurch bewegt sich die Kältemittelmenge pro Modul in einem sehr kleinen Bereich. Im Vergleich zu Wärmepumpensystemen mit grösseren R290-Füllmengen ergeben sich dadurch bei der Installation deutlich einfachere Rahmenbedingungen.

Aufwendige Schutz- und Sicherheitsmassnahmen, wie sie bei grösseren R290-Anlagen je nach Einbausituation erforderlich sein können, lassen sich bei der CUBIC in vielen Fällen vermeiden. Das erleichtert insbesondere die Planung und Installation bei Sanierungen und in bestehenden Heizräumen.

Gleichzeitig setzt die CUBIC bereits heute auf ein natürliches Kältemittel und ist damit optimal auf die zukünftige Entwicklung der Wärmepumpentechnik ausgerichtet. Die regulatorischen Anforderungen an Kältemittel werden zunehmend strenger – insbesondere bei Wärmepumpen im Gebäudebereich geht die Entwicklung klar in Richtung natürlicher Kältemittel mit sehr niedrigem Treibhauspotenzial.

Mit der CUBIC entscheiden sich Bauherrschaften bereits heute für eine zukunftsorientierte Technologie, die natürliche Kältemittel mit einem besonders niedrigen Kältemittelinhalt pro Modul verbindet.

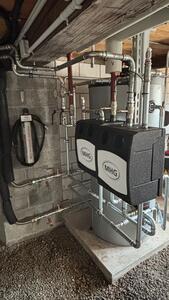

Schritt für Schritt zur fertigen Anlage

Nach der mechanischen Montage erfolgte der hydraulische Anschluss der Anlage. Anschliessend konnte der Elektriker die elektrischen Anschlüsse fertigstellen.

Nach Abschluss der Arbeiten wurde die Anlage erfolgreich in Betrieb genommen.

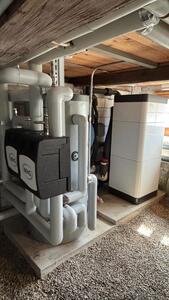

Zum Abschluss übernahm der Isolierer die fachgerechte Dämmung sämtlicher Leitungen. So entstand aus den einzelnen Komponenten eine sauber ausgeführte und übersichtlich aufgebaute Gesamtanlage.

Von der Demontage der alten Wärmepumpe über die Montage bis zur Inbetriebnahme: Die Sanierung wurde Schritt für Schritt durch die beteiligten Fachpartner umgesetzt.

Nachhaltige Lösung für ein bestehendes Gebäude

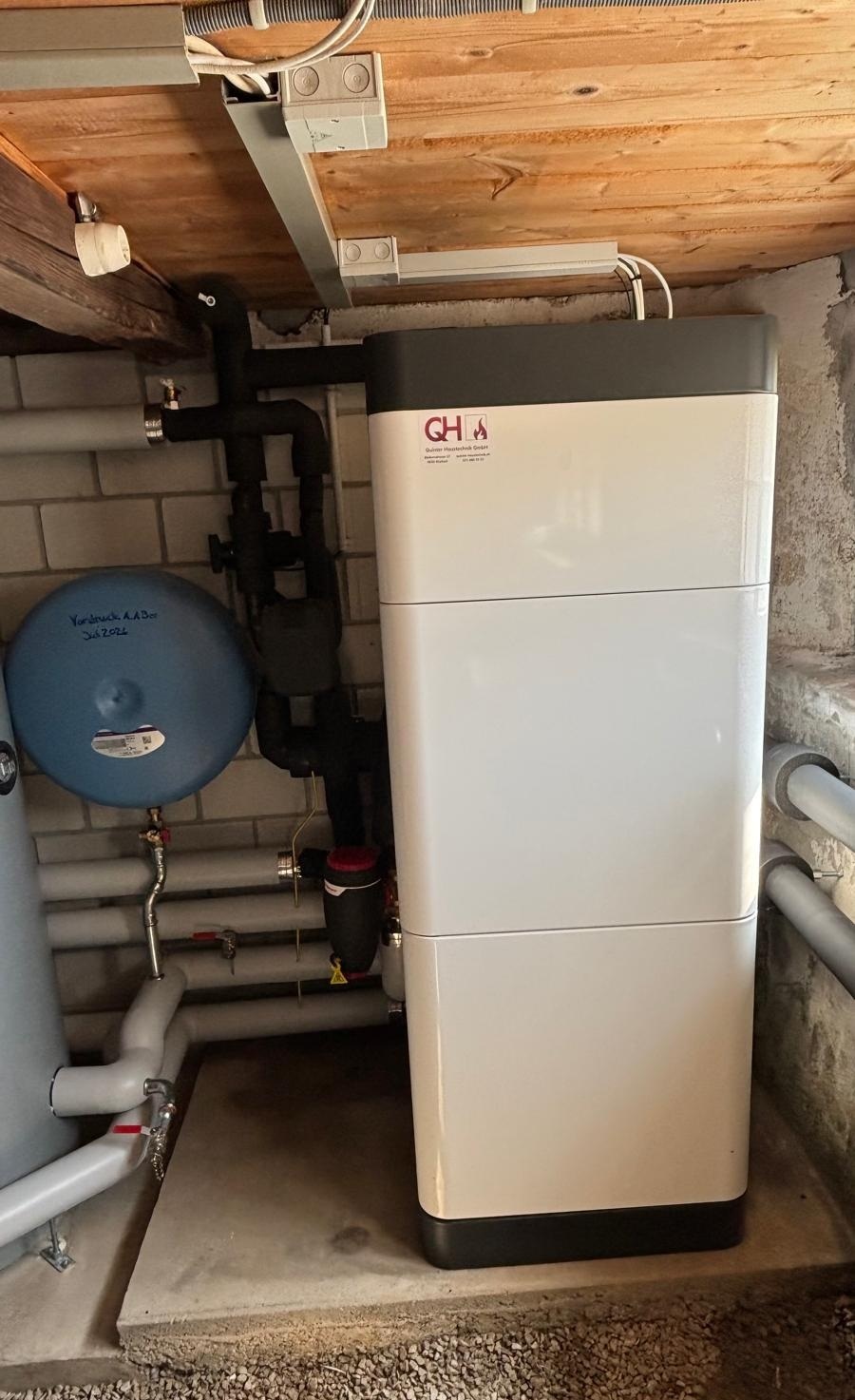

Mit der neuen OVUM CUBIC erhält das Bauernhaus eine moderne Wärmeerzeugung, die auf die Anforderungen des Gebäudes abgestimmt ist.

Die Anlage ist auf eine Heizleistung von rund 10 kW ausgelegt und verfügt zusätzlich über eine aktive Kühlfunktion. Damit kann die Wärmepumpe nicht nur im Winter für behagliche Raumtemperaturen sorgen, sondern auch während der warmen Jahreszeit zur Kühlung des Gebäudes eingesetzt werden.

Ergänzt wird die Anlage durch eine Photovoltaikanlage. Die PV-Anlage ist dabei nicht direkt in die Wärmepumpenregelung integriert, kann aber zur Eigenstromversorgung des Gebäudes und damit auch zum effizienten Betrieb der Wärmepumpe beitragen.

Eine Sanierung, die zeigt, was möglich ist

Dieses Projekt in Krummenau ist ein schönes Beispiel dafür, dass auch bei anspruchsvollen räumlichen Voraussetzungen eine moderne Wärmepumpenlösung realisiert werden kann.

Die Kombination aus kompakter Bauweise, modularem Systemaufbau und flexibler Installation macht die OVUM CUBIC insbesondere für Sanierungsprojekte interessant.

Aus einer 27 Jahre alten Sole-Wasser-Wärmepumpe wurde eine moderne Anlage, die den heutigen Anforderungen an Effizienz, Komfort und Zukunftsfähigkeit entspricht – und dabei auch bei den vorhandenen Platzverhältnissen überzeugen konnte.

Wir bedanken uns bei der Bauherrschaft für das Vertrauen, bei unserem regionalen Fachpartner für die professionelle Umsetzung und bei allen beteiligten Partnern für die gute Zusammenarbeit.

Ein gelungenes Sanierungsprojekt – und gleichzeitig eine der ersten installierten OVUM CUBIC Wärmepumpen in der Schweiz.
