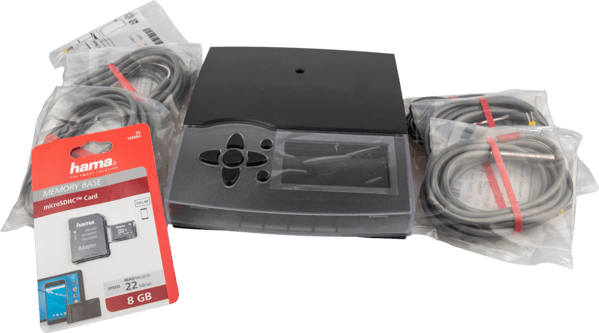

Steuerung Solar und Heizung STRGBXPLUS

Steuerung STRGBXPLUS Der Systemregler ist mit fünf Relaisausgängen und neun Sensoreingängen ausgestattet, verfügt über Anschlüsse für digitale Grundfos Direct Sensoren sowie PWM-Ausgänge zur Drehzahlregelung energiesparender Hocheffizienzpumpen. Mit dem integrierten SD-Karteneinschub können Anlagendaten aufgezeichnet und Firmware-Updates aufgespielt werden. An den RESOL VBus des BX Plus können neben zahlreichen Zubehörgeräten auch bis zu zwei EM Erweiter- ungsmodule angeschlossen werden, die den Regler um je sechs Sensor- eingänge und fünf Relaisausgänge erweitern. Funktionsübersicht: Eingänge: 8 (9) Eingänge für Pt1000, Pt500 oder KTY Temperatursensoren (davon 7 für RTA11-M-Fernversteller nutzbar) 1 Impulseingang V40 Eingänge für 2 digitale Grundfos Direct Sensoren 1 Eingang für einen CS10-Einstrahlungssensor Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Wechselrelais, 2 PWM-Ausgänge Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais) 4 (1) A 240 V~ (potenzialfreies Relais) 4 (1) A 24 DC (potenzialfreies Relais) 50 ... 60 Hz Funktionen: DT-Regelung, Drehzahlregelung, Wärmemengenzählung, Betriebsstundenzähler für die Solarpumpe, Röhrenkollektorfunktion, Thermostatfunktion, Speicherschichtladung, Vorranglogik, Drainbackoption, Boosterfunktion, Überwärmeabfuhr, Thermische Desinfektionsfunktion, PWM-Pumpenansteuerung, Funktionskontrolle gemäß BAFA-Richtlinie, 4 Schemen voreingestellt, 31 vorkonfigurierte Schemen verfügbar
